铸铁篦子防锈处理方法有几种

     铸铁篦子防锈处理方法有几种？

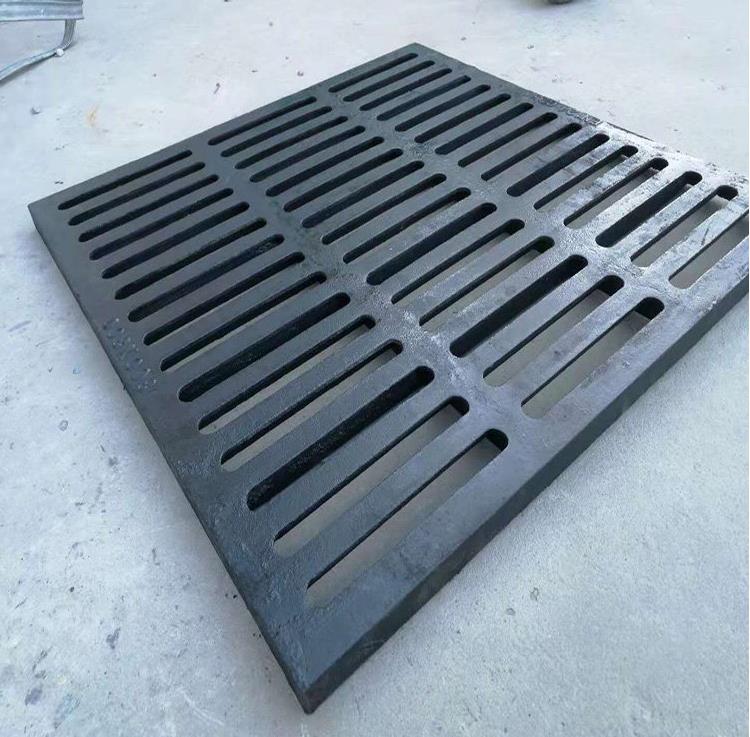

     铸铁篦子的防锈处理可按“前置除锈→核心防护→日常维护”的全流程规范操作，适配市政、厂区等户外重载场景，能大幅延长产品使用寿命。

      一、前置除锈预处理

     这是防锈效果的基础前提，需彻底清除表面锈迹与杂质，露出洁净金属基体。

     1、物理除锈‌：优先选用抛丸除锈工艺，通过抛丸机叶轮带动磨料高速冲击篦子表面，高效去除锈垢，同时让表面形成均匀粗糙度，大幅提升后续涂层附着力，劳动强度低、污染小，适合批量处理。小批量或局部修补可采用喷涂除锈，利用0.4-0.6MPa的带磨料高压气流冲击除锈，无死角、灵活性强；轻度浮锈也可用钢丝刷、砂纸手工打磨清理。

     2、化学除锈‌：针对篦子缝隙、花纹等手工难以处理的复杂区域，选用草酸、磷酸类除锈剂均匀涂刷，静置10-15分钟后用清水彻底冲洗，避免药剂残留影响后续涂层附着力，操作时需佩戴防护手套与口罩。

       二、核心长效防锈工艺

     根据使用场景和防锈周期需求，选择适配的防护方案。

     1、热浸镀锌/喷塑工艺‌：是户外市政场景的主流方案，热镀锌层能形成致密的锌基防护膜，静电喷塑则将环氧树脂/聚酯粉末通过静电吸附覆盖表面，经高温固化形成60-120μm的均匀耐磨涂层，耐腐防锈性能优异，可长期耐受雨水、车辆碾压侵蚀。

     2、防腐涂层体系‌：先涂刷环氧富锌底漆，利用锌粉的电化学作用保护铁基体，干燥后再刷2-3遍户外专用丙烯酸聚氨酯面漆，总涂层厚度控制在80-150μm，耐酸碱、耐盐雾能力强，适合厂区重载、化工周边等腐蚀较强的场景。

     3、水基防锈液处理‌：采用环保型铸铁专用水基防锈剂，通过喷涂或浸泡方式覆盖篦子表面，晾干或烘干后即可形成防护膜，常规防锈期可达18-30个月，铸铁片盐雾测试可超过120小时，适合工序间暂存或中等防护需求场景。

     4、发黑预处理‌：作为涂装前的辅助工序，将篦子放入高温强碱性氧化溶液中，表面生成5-10μm的致密氧化膜，可隔绝部分空气水分，提升后续涂层的结合力，不单独作为长效防锈方案使用。
